HƯỚNG DẪN LẮP ĐẶT HỆ THỐNG GIÁM SÁT KHÍ NÉN TỪ XA

tháng 11 03, 2021

Hướng Dẫn Lắp Đặt Hệ Thống Giám Sát Khí Nén Từ Xa

Hệ thống kiểm tra mạng lưới khí nén là một phương pháp mới, được thiết kế tiện lợi và hiệu quả giúp đo lường và giám sát hiệu quả năng lượng của máy nén và hệ thống cung cấp khí nén.

Hệ thống cơ bản bao gồm một đồng hồ đo lưu lượng ống pitot và trình ghi dữ liệu IoT có thể tải dữ liệu kết quả đo lường đến máy chủ đám mây từ mô-đun 4G để giám sát từ xa ở mọi nơi trên thế giới thông qua mạng internet

Các bộ phận tùy chọn bao gồm đồng hồ đo điện IoT KW110M để kiểm tra, đo lường mức tiêu thụ điện năng

Sau khi phần cứng được lắp đặt và cấp nguồn, người dùng có thể đăng nhập trang web COMATE , hệ thống giám sát máy nén theo thời gian thực và lịch sử dữ liệu, tải xuống báo cáo.

4.1 - Nguyên lý làm việc

Hệ thống phân tích máy nén CAE350S là giải pháp mới nhất của Comate, được thiết kế đặc biệt để phân tích hiệu suất của máy nén. Hệ thống tích hợp đồng hồ đo lưu lượng (cảm biến độ ẩm tích hợp bên trong), cảm biến áp suất, đồng hồ đo công suất thông qua pad APP và giao tiếp Bluetooth.

Người dùng có thể đọc tốc độ dòng tiêu chuẩn, FAD , tốc độ dòng chảy, áp suất, tiêu thụ điện năng và hiệu quả, nhưng cũng có thời gian tải / tắt tải, công suất đơn vị (công suất tiêu thụ trên mỗi đơn vị của khí nén), và tỷ lệ công suất (hiệu suất năng lượng của khí nén)

Đồng hồ đo lưu lượng TGF350S, nhận dữ liệu từ đồng hồ đo điện và gửi tất cả dữ liệu tới điện thoại di động thông qua Bluetooth

4.2 Thành phần hệ thống

1. Đồng hồ đo lưu lượng khí đầu vào TGF350S

Đồng hồ đo lưu lượng gió đầu vào TGF350S được thiết kế dựa trên lý thuyết khuyếch tán nhiệt, đo tốc độ dòng chảy khối lượng, tốc độ dòng chảy tiêu chuẩn và tốc độ dòng chảy FAD trong phạm vi 70: 1 với độ chính xác 2%.

Hệ thống CAE350S chứa 2 lưu lượng kế TGF350S, một 4” (DN100) và một 8 " (DN200). Với bộ chuyển đổi kích thước đường ống, hai thiết bị này có thể vừa với kích thước đường ống từ 1,5 "đến 8" (DN40 ~ DN200). TGF350S thu thập tất cả dữ liệu từ các thành phần khác trong hệ thống thông qua RS485 và truyền dữ liệu thông qua blue tooth

Đồng hồ đo lưu lượng TGF350 nên được lắp tại đầu vào của máy nén, sau các bộ lọc. Như vậy, nó sẽ không bị ảnh hưởng bởi thành phần nước thường có trong khí nén, không khí trong đường ống điều áp và sẽ ảnh hưởng lớn đến kết quả đo lường kiểu lưu lượng kế nhiệt.

Ngoài ra, sẽ dễ dàng hơn để lắp đặt và gỡ bỏ so với kiểu truyền thống. Đồng hồ đo lưu lượng phải được lắp đặt trên đường ống điều áp.

Bên cạnh việc đọc tốc độ dòng chảy, TGF350S cũng có thể cung cấp cho khách hàng thông số độ ẩm RH và nhiệt độ để tham khảo

2. Các thành phần đo công suất

Một đồng hồ đo điện KW110, 3 biến dòng và 4 kẹp điện áp là các thành phần đo công suất trong hệ thống CAE350S .

KW110 thu thập dữ liệu dòng điện và điện áp từ hai thành phần khác thông qua RS485 và chuyển tất cả dữ liệu sang đồng hồ đo TGF350 thông qua RS485. Ngoài ra, KW110 là thành phần duy nhất cần được cắm vào nguồn điện và sẽ cung cấp cấp điện cho toàn hệ thống.

Các thành phần đo lường công suất có thể được sử dụng trong cả hệ thống điện 3 pha 3 dây và 3 pha 4 dây, với độ chính xác 1% trong Phạm vi 5 ~ 500A. Tất cả các thành phần có thể được đọc và thiết lập thông qua APP điện thoại di động / ipad.

3. Cảm biến áp suất

Hệ thống CAE350S cũng bao gồm một cảm biến áp suất được lắp đặt trên đường ống. Cảm biến áp suất sẽ xuất ra tín hiệu tương tự cho giá trị áp suất, vì vậy hệ thống có thể so sánh hiệu quả của máy nén .

4. ỨNG DỤNG COMATE APP

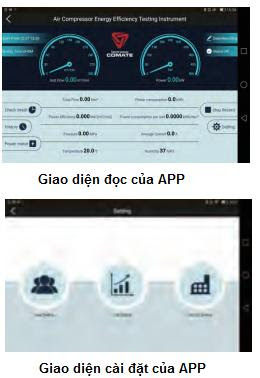

Thay vì hệ thống hiển thị và lắp đặt truyền thống, hệ thống CAE350S có thể được đọc và thiết lập trên PAD thông qua công nghệ blue tooth bằng cách cài đặt COMATE APP.

Thời gian cài đặt được lưu trong đồng hồ đo lưu lượng, nhưng tất cả thời gian đo được lưu trong đồng hồ đo lưu lượng TGF350S, đây là thành phần duy nhất trong hệ thống CAE350S có thể xây dựng kết nối với pad. Ngay cả khi thiết bị ra khỏi phạm vi blue tooth của TGF350S. Bản thân TGF350S có thể lưu ngày đo 24 giờ trong KHUNG HÌNH tích hợp sẵn. Vì vậy, sau khi điện thoại di động / pad kết nối với hệ thống một lần nữa, nó có thể đọc dữ liệu của 24 giờ gần nhất.

APP có thể kiểm soát việc bắt đầu và kết thúc đo, khi việc đo lường dừng lại, APP sẽ hỏi có cần lưu dữ liệu không. Sau khi dữ liệu được lưu trên APP, khách hàng có thể kiểm tra nó bất cứ lúc nào sau đó và tạo một báo cáo rất chi tiết với biểu đồ đồ thị.

Khách hàng có thể gửi báo cáo đến hộp thư sau khi kết nối PAD với internet. Thông qua sự trợ giúp của ứng dụng, khách hàng có thể vận hành hệ thống rất dễ dàng sau khi đăng ký và hiểu một số cơ bản các hướng dẫn của hệ thống.
